فوٹو وولٹک جنکشن باکس کیا ہے؟

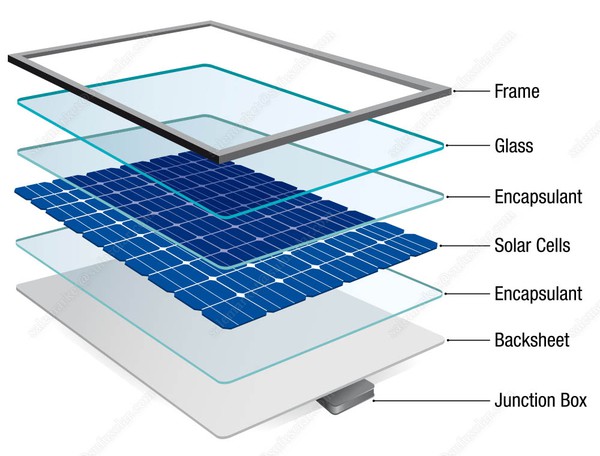

فوٹو وولٹک جنکشن باکس سولر سیل ماڈیولز اور سولر چارجنگ کنٹرول ڈیوائس پر مشتمل سولر سیل سرنی کے درمیان ایک کنکشن ڈیوائس ہے۔ اس کا بنیادی کام شمسی فوٹو وولٹک ماڈیولز کو جوڑنا اور ان کی حفاظت کرنا، شمسی خلیوں سے پیدا ہونے والی طاقت کو بیرونی سرکٹس سے جوڑنا، اور جزو کے ذریعے پیدا ہونے والے فوٹو وولٹک کرنٹ کو چلانا ہے۔

جنکشن باکس کے دو کام ہیں: کنکشن اور تحفظ۔ کنکشن کا کام فوٹو وولٹک ماڈیولز کے ذریعے پیدا ہونے والے کرنٹ کو نکالنا اور اسے کیبلز اور کنیکٹرز کے ذریعے برقی آلات میں داخل کرنا ہے۔ خود جنکشن باکس کے نقصان کو کم کرنے کے لیے، کوندکٹو مواد کی اپنی مزاحمت اور رابطے کی مزاحمت کا جتنا ممکن ہو چھوٹا ہونا ضروری ہے۔ تحفظ کی تقریب دو حصوں پر مشتمل ہے۔ ایک یہ ہے کہ بائی پاس ڈائیوڈس کے ذریعے فوٹو وولٹک ماڈیولز کی حفاظت کی جائے اور غلطی کی صورت حال جیسے شیڈنگ کے تحت فوٹو وولٹک ماڈیولز کی پاور آؤٹ پٹ کو بہتر بنایا جائے۔ دوسرا واٹر پروفنگ اور فائر پروفنگ کا مقصد حاصل کرنا اور خصوصی مواد کی سگ ماہی اور گرمی کی کھپت کے ڈیزائن کے ذریعے جنکشن باکس کے آپریٹنگ درجہ حرارت کو کم کرنا ہے۔ ، اس طرح فوٹو وولٹک ماڈیولز کی حفاظت کرتا ہے اور بائی پاس ڈائیوڈ لیکیج کرنٹ کی وجہ سے فوٹو وولٹک ماڈیول آؤٹ پٹ پاور کے نقصان کو کم کرتا ہے۔

جیسے جیسے بیٹری کے اجزاء کی طاقت بڑھتی رہتی ہے، بیٹری کی تبدیلی کی کارکردگی بھی سال بہ سال بڑھتی رہتی ہے، اور فوٹو وولٹک نظام میں آپریٹنگ کرنٹ نمایاں طور پر بڑھتا ہے۔ بیٹری ماڈیولز کے درمیان ایک اہم کنکشن اور پروٹیکشن ڈیوائس کے طور پر، جنکشن باکس فوٹو وولٹک ماڈیولز کی پاور آؤٹ پٹ اور لائن پروٹیکشن کے لیے ذمہ دار ہے، اس لیے اس میں کرنٹ لے جانے کی صلاحیت زیادہ ہونی چاہیے۔

موجودہ لے جانے کی صلاحیت کا بہت سے اشاریوں سے گہرا تعلق ہے جیسے گرمی کی کھپت، ترسیل کی کارکردگی، وشوسنییتا اور برداشت۔ لہذا، فوٹو وولٹک ماڈیول جنکشن باکس مینوفیکچرنگ کمپنیوں کو سیل ٹیکنالوجی کی تیز رفتار ترقی کو اپنانے کے لیے مطابقت پذیر تکنیکی جدت کو برقرار رکھنے کی ضرورت ہے۔ فوٹو وولٹک ماڈیول جنکشن بکس اعلی کرنٹ لے جانے کی صلاحیت، بہتر گرمی کی کھپت کی صلاحیت، اعلی نظام کے استحکام، اور کم توانائی کی کھپت کی طرف بڑھ رہے ہیں۔ پیداواری لاگت جیسے رجحانات تیار ہوتے ہیں۔

فوٹوولٹک جنکشن خانوں کی ترقی کے مراحل

حالیہ برسوں میں، جیسا کہ فوٹو وولٹک ماڈیول مصنوعات کی کارکردگی میں بہتری آتی جا رہی ہے، مارکیٹ میں موجودہ لے جانے کی صلاحیت، گرمی کی کھپت کی صلاحیت، اور جنکشن باکس مصنوعات کے نظام کے استحکام کے لیے تیزی سے زیادہ تقاضے ہیں۔ جنکشن باکس پروڈکٹس بھی کئی تکرار سے گزرے ہیں۔

پیچیدہ عمل کے ساتھ ابتدائی سگ ماہی رنگ کے جنکشن بکس سے لے کر گلو سے بھرے پیچ جنکشن بکس تک آسان عمل، سگ ماہی کی بہتر کارکردگی، چھوٹے سائز، اور اعلی درجے کی آٹومیشن؛ زیادہ مواد والے سنگل جنکشن بکس سے بانڈنگ ایریا تک ایک سپلٹ جنکشن باکس جو چھوٹا ہے، مواد کو بچاتا ہے اور گرمی کی کھپت کا بہتر اثر رکھتا ہے۔ جنکشن باکس پروڈکٹس مارکیٹ کے مقابلے میں کم قیمتوں پر مسلسل بہتر کارکردگی کی پیروی کر رہے ہیں، اور مستقبل میں بھی اس کا اعادہ جاری رکھیں گے۔

فوٹو وولٹک جنکشن خانوں کی درجہ بندی اور ساخت

1. فوٹوولٹک جنکشن خانوں کی درجہ بندی

سولر فوٹوولٹک جنکشن باکسز کو کرسٹل لائن سلکان جنکشن باکس، بے ساختہ سلکان جنکشن بکس، اور پردے کی دیوار کے جنکشن بکس میں تقسیم کیا گیا ہے۔

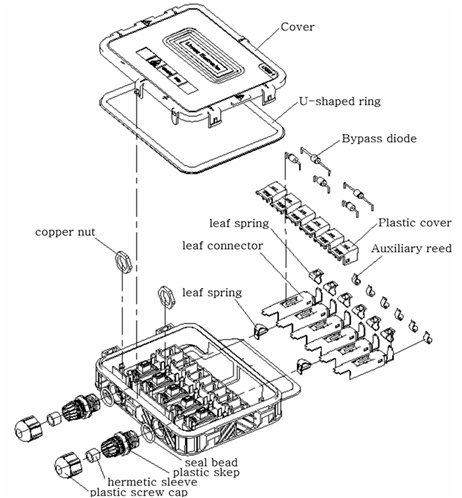

2. فوٹوولٹک جنکشن باکس کی تشکیل

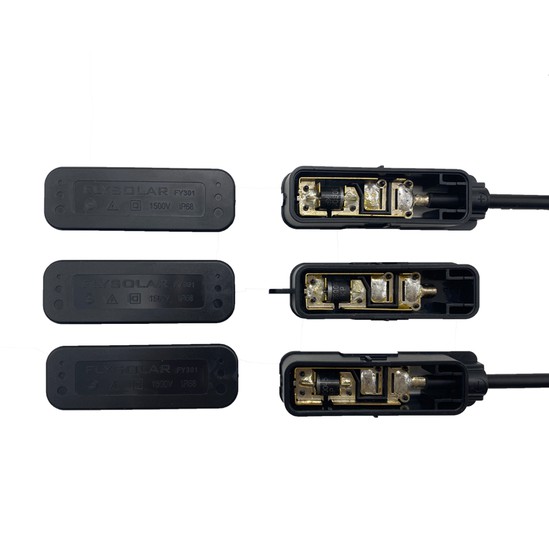

سولر فوٹوولٹک جنکشن باکس تین حصوں پر مشتمل ہے: باکس باڈی، کیبل اور کنیکٹر۔

باکس باڈی: باکس کے نیچے (بشمول تانبے کے ٹرمینلز یا پلاسٹک کے ٹرمینلز)، باکس کور، اور ڈائیوڈ؛

کیبلز: 1.5MM2، 2.5MM2، 4MM2 اور 6MM2 جیسی عام طور پر استعمال ہونے والی کیبلز میں تقسیم۔

کنیکٹر: MC3 اور MC4 میں تقسیم؛

ڈائیوڈ ماڈلز: 10A10، 10SQ050، 12SQ045، PV1545، PV1645، SR20200، وغیرہ۔

ڈائیوڈ پیکجز کی دو قسمیں ہیں: R-6 SR 263;

3. سولر سیل ماڈیول جنکشن باکس کی اہم خصوصیات:

(1) شیل درآمد شدہ اعلیٰ درجے کے خام مال سے تیار کیا جاتا ہے اور اس میں بہت زیادہ اینٹی ایجنگ اور بالائے بنفشی مزاحمت ہوتی ہے۔

(2) بیرونی پیداوار کے دوران سخت ماحولیاتی حالات میں استعمال کے لیے موزوں، 30 سال سے زیادہ کے موثر استعمال کے ساتھ؛

(3) ضرورت کے مطابق 2 سے 6 ٹرمینل بلاکس بنائے جا سکتے ہیں۔

(4) کنکشن کے تمام طریقے فوری کنیکٹ پلگ ان کنکشن کو اپناتے ہیں۔

جنکشن باکس کی پیداواری عمل کا بہاؤ

1. مواد کا انتخاب

جنکشن باکس کے اہم مواد میں سٹیل پلیٹ، ایلومینیم کھوٹ، پلاسٹک وغیرہ شامل ہیں۔ یہ مواد متعلقہ قومی معیارات اور تقاضوں کے مطابق ہونا چاہیے۔ مواد کا انتخاب کرتے وقت، آپ کو مناسب مواد کو منتخب کرنے کے لیے پروڈکٹ کے استعمال کے ماحول، جیسے اینٹی سنکنرن کارکردگی، اعلی درجہ حرارت کی مزاحمت وغیرہ پر غور کرنے کی ضرورت ہے۔

2. پروسیسنگ ٹیکنالوجی

1. اسٹیل پلیٹوں یا ایلومینیم مرکب مواد کی پروسیسنگ:

سٹیل پلیٹوں یا ایلومینیم کے کھوٹ کے مواد کو مطلوبہ شکل اور ساخت کو مکمل کرنے کے لیے مونڈنے، موڑنے، سٹیمپنگ اور دیگر پروسیسنگ تکنیکوں کی ضرورت ہوتی ہے۔

2. پلاسٹک مواد کی پروسیسنگ:

پلاسٹک کے مواد کو مطلوبہ شکل اور ساخت کو مکمل کرنے کے لیے انجکشن مولڈنگ یا بلو مولڈنگ، ایمبوسنگ اور دیگر پروسیسنگ تکنیکوں کی ضرورت ہوتی ہے۔

پروسیسنگ مکمل ہونے کے بعد، سطح کو ڈیبرنگ، پیسنے اور دیگر پروسیسنگ کی ضرورت ہوتی ہے تاکہ یہ یقینی بنایا جا سکے کہ مصنوعات کی سطح ہموار اور ہموار ہے۔

3. اسمبلی

پروسیس شدہ اجزاء کو جمع کریں، بشمول اسمبلی، فکسنگ، وائرنگ وغیرہ۔ اسمبلی مکمل ہونے کے بعد، مجموعی معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ مصنوعات کا معیار ضروریات کو پورا کرتا ہے۔

4. پتہ لگانا

مصنوعات کی برقی خصوصیات، مکینیکل خصوصیات وغیرہ کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ مصنوعات کا معیار مستحکم اور قابل اعتماد ہے۔ اس میں ظاہری شکل کا معائنہ، برقی کارکردگی کا معائنہ، قابل اعتماد جانچ وغیرہ شامل ہیں۔ معائنہ پاس کرنے کے بعد ہی اسے پیک کیا جا سکتا ہے اور فیکٹری سے باہر بھیجا جا سکتا ہے۔

پیداواری عمل کے دوران، متعلقہ پیداواری معیارات اور تقاضوں پر سختی سے عمل کرنے کی ضرورت ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ جنکشن خانوں کا معیار گاہک کی ضروریات کو پورا کرتا ہے۔ ایک ہی وقت میں، مصنوعات کے معیار کے استحکام کو بہتر بنانے اور مارکیٹ کی طلب کو پورا کرنے کے لیے مواد کی ساخت، عمل کے بہاؤ اور دیگر روابط کے انتظام کو مضبوط کرنا ضروری ہے۔

جنکشن باکس کی عام غلطیوں کا تجزیہ

1. جنکشن باکس کی عام خامیاں

پروجیکٹ سائٹ پر فوٹو وولٹک ماڈیول جنکشن باکس کی عام خرابیوں میں شامل ہیں: باکس کے جسم کی عمر بڑھنا اور خراب ہونا، جنکشن باکس میں غلط سولڈرنگ، بائی پاس ڈائیوڈ کی خرابی، جنکشن باکس کا جل جانا، اور جنکشن باکس کو سلیکون سے الگ کرنا۔

2. جنکشن بکس کے عام فالٹ اصولوں کا تجزیہ

ناکامی کا اصول 1: اجزاء ویلڈنگ کے عمل کے معیار کے مسائل

جنکشن باکس میں، ڈائیوڈ پن اور کاپر کنڈکٹر کے درمیان اور بس بار اور کاپر کنڈکٹر کے درمیان کنکشن پر ایک کمزور سولڈر ہوتا ہے۔ جب فوٹو وولٹک ماڈیول کو سائے کے ذریعے بلاک کر دیا جاتا ہے یا دیگر مسائل کی وجہ سے بائی پاس ڈائیوڈ آن ہو جاتا ہے، تو سولڈرڈ جوائنٹ گرم ہو جاتا ہے۔ جب سولڈرڈ جوائنٹ ہوتا ہے جب گرمی کا جمع جنکشن باکس موصلیت کے مواد کے تھرمل اخترتی درجہ حرارت سے زیادہ ہوتا ہے تو، جنکشن باکس عمر بڑھنے اور خرابی سے گزرتا ہے۔ بائی پاس ڈائیوڈ کو جتنا لمبا آن کیا جائے گا، جنکشن باکس کی خرابی اور عمر بڑھنے کا خطرہ اتنا ہی زیادہ ہوگا۔ جب درجہ حرارت ڈائیوڈ جنکشن کے درجہ حرارت کی اوپری حد سے زیادہ ہو تو، زیادہ درجہ حرارت یہ بائی پاس ڈائیوڈ کے تھرمل خرابی کا سبب بنے گا اور یہاں تک کہ جنکشن باکس کو جلا دے گا۔

ناکامی کا اصول 2: اجزاء کی سگ ماہی کے عمل کے معیار کے مسائل

جنکشن باکس اور فوٹو وولٹک ماڈیول بیک پلین کے درمیان گلونگ کے عمل کے دوران آلودگی تھی، جس کی وجہ سے جنکشن باکس بعد میں سلیکون سے الگ ہو گیا۔

غلطی کا اصول 3: سائے کی موجودگی، پوشیدہ دراڑیں اور دیگر مسائل

فوٹو وولٹک ماڈیول طویل عرصے تک سائے، دراڑیں اور مقامی گرم مقامات جیسے حالات کے سامنے آتے ہیں، جس کی وجہ سے بائی پاس ڈائیوڈ طویل عرصے تک مسلسل کام میں رہتا ہے، جس کی وجہ سے بائی پاس ڈائیوڈ کا جنکشن درجہ حرارت بڑھتا ہے۔ جب جنکشن کا درجہ حرارت ایک خاص سطح پر جمع ہو جاتا ہے، بائی پاس تھرمل خرابی کی وجہ سے ڈایڈڈ ناکام ہو جائے گا۔ اگر وقت پر سنبھالا نہیں جاتا ہے، جب گرمی کا جمع جنکشن باکس کے موصلیت کے مواد کے اخترتی درجہ حرارت تک پہنچ جاتا ہے، تو جنکشن باکس خراب ہو جائے گا اور عمر بڑھ جائے گی. سنگین صورتوں میں، جنکشن باکس جل جائے گا۔

ناکامی کا اصول 4: بجلی کی ہڑتال

جب فوٹو وولٹک ماڈیول بجلی سے ٹکرا جاتا ہے، تو بائی پاس ڈائیوڈ فوری طور پر ہائی وولٹیج سے ٹوٹ جاتا ہے۔ جب بارش گزر جائے گی اور آسمان صاف ہو جائے گا، جیسا کہ عام ماڈیول کرنٹ ناکام ڈائیوڈ کے ذریعے طویل عرصے تک بہتا ہے، ڈایڈڈ گرمی پیدا کرے گا۔ جب گرمی ایک خاص سطح پر جمع ہوتی ہے، تو یہ جنکشن باکس کی عمر بڑھنے اور خرابی کا باعث بن سکتی ہے، یا جنکشن باکس کو جلا بھی سکتی ہے۔

خلاصہ کریں۔

فوٹو وولٹک پاور سٹیشنز کو پورے زندگی کے دوران استحکام اور اجزاء کے ساتھ نظام کی وشوسنییتا کو یقینی بنانا چاہیے کیونکہ سرمایہ کاری پر گاہک کی واپسی کو یقینی بنانے اور گاہک کی قدر کا احساس کرنے کی بنیاد بنیادی ہے۔ فوٹو وولٹک ماڈیولز کے ایک اہم حصے کے طور پر، جنکشن باکس فوٹو وولٹک پاور اسٹیشن کے ناکام ہونے پر اس کی پاور جنریشن میں کمی کا سبب بنے گا۔ سنگین صورتوں میں، یہ آگ کا سبب بھی بن سکتا ہے۔ اس وقت جنکشن باکس کی خرابیوں کا تعین کرنے کے لیے آؤٹ ڈور فوٹوولٹک پاور اسٹیشنوں میں بصری معائنہ، انفراریڈ تھرمل امیجنگ ٹیکنالوجی، اور IV ٹیسٹنگ کے طریقے اکثر استعمال کیے جاتے ہیں۔ حالیہ برسوں میں، ذہین ٹیکنالوجی کی ترقی کے ساتھ، زیادہ آسان طریقے جیسے انورٹر ذہین IV سکیننگ اور پاور اسٹیشن ایویلیویشن سسٹم سافٹ ویئر دستیاب ہو گئے ہیں۔ ، فوٹو وولٹک ماڈیول جنکشن باکس کی خرابیوں کا پتہ لگانے کے سسٹم سائیڈ کے طریقہ کار کو مزید وسعت دینا۔ فوٹو وولٹک ماڈیولز کے سائز اور کرنٹ میں موجودہ زبردست چھلانگ کے بعد، جنکشن باکس کی وشوسنییتا کا خطرہ نمایاں طور پر بڑھ جائے گا۔ ہمیں بہترین کوالٹی، اچھی وشوسنییتا، اور بعد از فروخت سپورٹ کے ساتھ ایسی مصنوعات کے انتخاب پر غور کرنا چاہیے جو "مصنوعات کی پیداوار اور اطلاق کے دوران زندگی کے چکر کے معیارات کو مربوط کرتی ہیں۔" "پراسیس کے معیار کے مسائل جیسے جھوٹی ویلڈنگ کی وجہ سے پوشیدہ خطرات سے بچنے کے لیے ہر لنک میں برانڈ کے اجزاء کو سر کریں؛ اجزاء کی نقل و حمل اور تنصیب کے دوران، اجزاء کی دیکھ بھال کی جانی چاہیے تاکہ اجزاء میں دراڑیں کم ہو جائیں؛ روزانہ آپریشن اور دیکھ بھال کے دوران، یہ ضروری ہے۔ بجلی کے تحفظ اور بجلی گھروں کی خرابیوں کا ازالہ کرنے میں اچھا کام کریں جب اجزاء میں سائے، گرم دھبوں، دراڑیں وغیرہ پائے جاتے ہیں۔ جنکشن باکس کی ناکامی سے بچنے کے لیے فوری طور پر نمٹا جانا چاہیے۔
