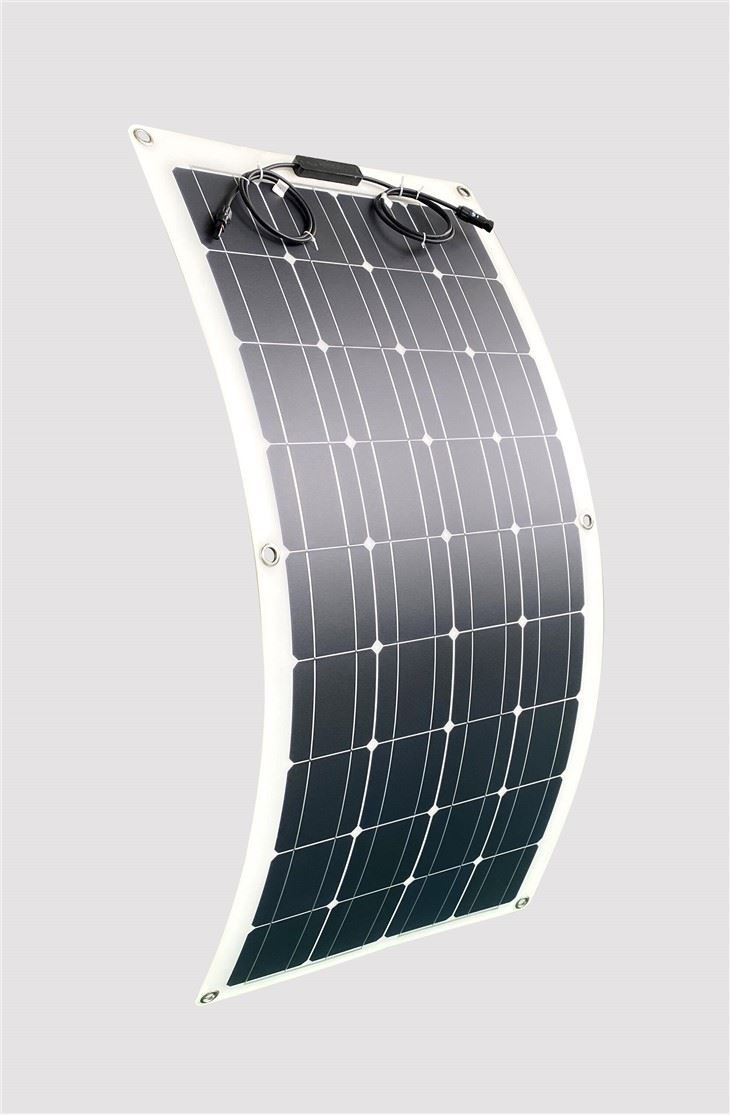

پتلی فلم شمسی پینل

شمسی خلیات

32 (4 × 8) یو ایس اے سن پاور شمسی سیل 125 × 125 ملی میٹر

encapsulant

etfe

encapsulant

ایوا (ایتھیلین-وینائل ایسیٹیٹ)

encapsulant

پالتو جانور

جنکشن باکس

IP67 کی درجہ بندی ، خدمت کے قابل بائی پاس ڈایڈس کے ساتھ

کیبلز

UV مزاحم شمسی کیبل 4 ملی میٹر 2 (اختیاری)

کنیکٹر

ایم سی 4 کنیکٹر (اختیاری)

طول و عرض (L × W × H)

1143 × 540 × 21 ملی میٹر

وزن

1.8 کلو گرام

زیادہ سے زیادہ

ہوا کا بوجھ: 1200PA\/برف کا بوجھ: 2700PA

برقی خصوصیات (ایس ٹی سی*)

ماڈل نمبر (SFP)

100W

105W

110W

ایس ٹی سی (پی ایم اے ایکس) میں زیادہ سے زیادہ طاقت

100W

105W

110W

زیادہ سے زیادہ پاور وولٹیج (VMP)

19.20V

19.52V

19.82V

زیادہ سے زیادہ پاور کرنٹ (آئی ایم پی)

5.21A

5.38A

5.55A

اوپن سرکل وولٹیج (VOC)

23.04V

23.42V

23.78V

شارٹ سرکٹ کرنٹ (آئی ایس سی)

5.68A

5.86A

6.05A

زیادہ سے زیادہ سسٹم وولٹیج (V)

500V DC (IEC)

زیادہ سے زیادہ سیریز فیوز کی درجہ بندی (A)

15A

پاور رواداری (٪)

0-+3%

noct

45 ± 2 ڈگری

PMAX درجہ حرارت کے گتانک

-0. 46 ٪\/ ڈگری

VOC درجہ حرارت کے گتانک

-0. 346 ٪\/ ڈگری

ISC درجہ حرارت کے گتانک

0. 065 ٪\/ ڈگری

آپریٹنگ درجہ حرارت

-40 ~ +85 ڈگری

*ایس ٹی سی (معیاری ٹیسٹ کی حالت): شعاعی 1000W\/M2 ، ماڈیول درجہ حرارت 25 ڈگری ، AM1.5

کلاس اے اے اے شمسی سمیلیٹر (آئی ای سی 60904-9) میں بہترین استعمال کیا جاتا ہے ، جس میں طاقت کی پیمائش کی غیر یقینی صورتحال ± 3 ٪ کے اندر ہے
